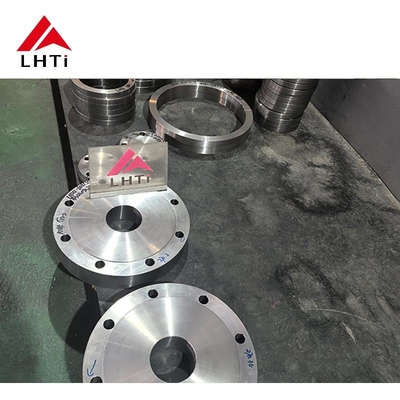

ASME B16.5 Gr1 Gr2 Gr12 SO Flange Slip On Flange Classe 150 SORF SOFF Face elevada/face plana para tubulações de água

ASME B16.5 Gr1 Gr2 Gr12 SO Flange Slip On Flange Classe 150 SORF SOFF Face elevada/face plana para tubulações de água

Introdução ao produto da flange de chapa de titânio DIN 86030

As flanges de titânio, fabricadas a partir de ligas de titânio, são altamente valorizadas em diversas indústrias pelas suas propriedades excepcionais.alta relação resistência/pesoOs produtos de limpeza e de limpeza são excelentes em ambientes adversos, onde a corrosão química é uma preocupação, tornando-os indispensáveis em indústrias como o petróleo, o processamento químico,e outros que exijam um desempenho robusto dos materiais.

A chave para sua utilidade é a resistência inata do titânio à corrosão, garantindo longevidade e confiabilidade em condições operacionais desafiadoras.As flanges de titânio apresentam igualmente uma excelente resistência à fadiga e à arrastãoA sua facilidade de usinagem e de instalação aumenta ainda mais o seu apelo.fornecer soluções práticas para várias aplicações industriais.

As flanges de titânio, conformes às normas ASME B16.5 e fabricadas com liga de titânio de grau 2, desempenham um papel crucial na indústria do petróleo e do gás.Estas flanges com faces elevadas são concebidas para assegurar ligações seguras e sem fugas em tubulações e equipamentos sujeitos a altas pressões e ambientes corrosivosO presente documento examina as especificações, características e aplicações das flanges de titânio de deslizamento de classe 150 com face elevada, da norma ASME B16.5, grau 2,sublinhando a sua importância para melhorar a eficiência e a fiabilidade operacionais no setor do petróleo e do gás.

A indústria do petróleo e do gás depende fortemente de componentes robustos e duráveis para manter a integridade dos sistemas e equipamentos de gasodutos.As flanges de titânio são preferidas pela sua excepcional resistência à corrosão e propriedades mecânicasO presente trabalho explora a composição estrutural, os padrões de dimensão, a capacidade de absorção e a capacidade de absorção de energia.e atributos de desempenho da ASME B16.5 Flancas deslizantes de titânio de classe 150 de grau 2 com face elevada, detalhando o seu papel no enfrentamento dos desafios relacionados com o transporte de fluidos, altas temperaturas,e meios agressivos encontrados nas operações de petróleo e gás.

As flanges de deslizamento de titânio ASME B16.5 estão tipicamente disponíveis em vários graus de titânio e ligas de titânio.incluindo a resistência à corrosão, propriedades mecânicas e considerações de custo.

1. Titânio comercialmente puro:

   • Grau 2 (UNS R50400): Este é o grau de titânio mais utilizado devido à sua excelente resistência à corrosão, formabilidade e soldabilidade.É adequado para uma ampla gama de aplicações industriais onde são necessárias uma resistência moderada e uma boa resistência à corrosão.

2. Alumínio:

   • Grau 5 (Ti-6Al-4V, UNS R56400): Esta é a liga de titânio mais comumente usada, conhecida por sua alta resistência, propriedades leves e excelente resistência à corrosão.marinho, e indústrias de transformação química.
   • Grau 7 (UNS R52400): Conhecido pela sua excelente soldabilidade e resistência à corrosão em ambientes de redução e oxidação ligeira, o titânio de grau 7 é frequentemente usado em equipamentos de processamento químico.
   • Grau 12 (UNS R53400): Esta liga de titânio oferece excelente resistência à corrosão em ambientes altamente oxidantes e é adequada para processamento químico e aplicações marítimas.
   • Grau 23 (Ti-6Al-4V ELI, UNS R56401): semelhante ao grau 5, mas com um teor extra baixo de intersticial (ELI),A liga de titânio de grau 23 é utilizada em aplicações médicas e aeroespaciais onde são necessárias biocompatibilidade e alta resistência.

TemperaturaEspecificações para a ASME B16.5 Titânio Slip On Flange

Características principais da flange de titânio deslizante ANSI B16.5

A flange de titânio de deslizamento ANSI B16.5 é um tipo de flange projetado para atender ao padrão ANSI B16.5, que abrange flanges e acessórios de flange para tamanhos de tubos que variam de 1/2 polegada a 24 polegadas.A Flange Slip-On (SO flange) é um tipo de flange popular onde o tubo é deslizado para a flange e soldado tanto no interior quanto no exteriorQuando feitas de titânio, estas flanges oferecem inúmeras vantagens, especialmente em aplicações altamente corrosivas ou de alto desempenho.

Aqui estão as principais características da flange de titânio ANSI B16.5:

1Composição do material

• Titânio de grau: normalmente fabricado a partir de titânio de grau 2 (titânio comercialmente puro) ou titânio de grau 5 (liga Ti-6Al-4V).
  • Titânio de grau 2: oferece excelente resistência à corrosão e é comumente usado em processamento químico, marinho e outros ambientes exigentes.
  • Titânio de grau 5: Uma liga de titânio com alumínio e vanádio, que proporciona maior resistência, tornando-a adequada para aplicações aeroespaciais e industriais.
• Resistência à corrosão: O titânio é altamente resistente à corrosão de uma ampla gama de substâncias agressivas, como água do mar, ácidos, álcalis e cloretos.Este é um benefício significativo em aplicações em que outros materiais podem falhar devido à corrosão.

2Projeto e Estrutura

• Slip-On Design: A flange de deslizamento é projetada para ser facilmente instalada deslizando o tubo para dentro da flange.Este projeto torna a instalação relativamente simples e econômica.
• Orifícios de parafusos e centralização: A especificação ANSI B16.5 inclui orifícios e dimensões de parafusos padronizados para garantir a compatibilidade com outros componentes do sistema de tubulação.Os furos são posicionados de acordo com o diâmetro do círculo do parafuso padrão (BCD), assegurando uma ligação fiável.
• Face elevada (RF) ou face plana (FF): Normalmente, a flange deslizante vem com uma face elevada para fornecer uma melhor superfície de vedação quando combinada com uma junta.A face levantada ajuda a obter uma vedação à prova de vazamento sob pressão.

3. Indicadores de pressão e temperatura

• Nivel de pressão: a norma ANSI B16.5 especifica os valores de pressão para as flanges com base em seu tamanho e material.300#, 600# e 1500#, dependendo do projecto específico e da qualidade do material.
• Resistência à temperatura: o titânio é conhecido por sua capacidade de resistir a altas temperaturas.enquanto o titânio de grau 5 pode funcionar a temperaturas de até 500 °C (932 °F)Isto torna as flanges de titânio ideal para sistemas de alta temperatura na geração de energia, processamento químico e aeroespacial.

4. Leve e resistente

• Peso reduzido: o titânio é significativamente mais leve do que muitos outros metais, como o aço inoxidável ou o aço carbono.facilitando o manuseio e o transporte, especialmente em instalações de grande escala ou em projectos offshore.
• Alta relação força/peso: o titânio tem uma excelente relação força/peso, o que significa que mesmo com seu menor peso,O titânio ainda pode fornecer resistência e suporte excepcionais para sistemas de pressão.

5Durabilidade e longevidade

• Resistência à corrosão: a resistência do titânio à corrosão em ambientes agressivos, incluindo água do mar, ácidos e cloretos,garante uma longa vida útil em aplicações como processamento químico e sistemas marítimos.
• Resistência ao desgaste: a resistência do titânio à erosão, cavitação e desgaste torna essas flanges particularmente úteis em condições abrasivas ou duras, onde outros materiais podem se degradar rapidamente.

6Instalação e manutenção fáceis

• Slip-On Design para Instalação Rápida: A flange deslizante permite uma instalação rápida e fácil, pois simplesmente desliza sobre o tubo antes de ser soldada.Isto reduz o tempo de trabalho e torna-o uma escolha econômica para muitas aplicações.
• Manutenção mínima: Uma vez instaladas, as flanges de titânio são de baixa manutenção devido à resistência inerente do material à corrosão e ao desgaste.Isto ajuda a reduzir o tempo de inatividade operacional e os custos de manutenção.

7Compatibilidade com juntas e parafusos

• Dimensões padronizadas: de acordo com o padrão ANSI B16.5, a Flange Slip-On tem dimensões padronizadas, incluindo o padrão do buraco do parafuso e as distâncias de centro a centro,assegurar a compatibilidade com outras flanges e componentes de tubulaçãoIsto permite uma fácil integração nos sistemas de tubulação existentes.
• Selo à prova de vazamento: quando combinadas com uma junta adequada, as flanges de titânio podem fornecer um selo forte e à prova de vazamento mesmo sob alta pressão.O desenho da face levantada melhora ainda mais o desempenho de vedação.

8Excelente soldabilidade

• Soldabilidade: O titânio é altamente solúvel e as flanges de deslizamento de titânio ANSI B16.5 são projetadas para serem soludadas facilmente, garantindo uma forte conexão entre o tubo e a flange.As soldas também são resistentes à corrosão, assegurando a fiabilidade a longo prazo.
• Soldas resistentes à corrosão: a resistência do titânio à corrosão se estende às juntas soldadas, garantindo que a conexão permaneça segura e livre de vazamentos ao longo do tempo.

9Versatilidade e aplicações

• Processamento químico: As flanges de titânio são ideais para sistemas químicos onde é necessária resistência a produtos químicos agressivos, ácidos e solventes.
• Marítimo e Offshore: O excelente desempenho do titânio na água do mar torna essas flanges ideais para aplicações marítimas, como plataformas de petróleo e gás offshore, plantas de dessalinização e construção naval.
• Aeroespacial: Devido à sua resistência e baixo peso, as flanges de titânio são usadas em sistemas de combustível de aeronaves, sistemas hidráulicos e outras aplicações aeroespaciais.
• Geração de energia: Estas flanges são usadas em aplicações de alta pressão e alta temperatura, como trocadores de calor, turbinas a vapor e outros componentes críticos em usinas de energia.
• Indústrias farmacêuticas e alimentares: a não-reatividade do titânio torna-o adequado para utilização em sistemas de tubulação sanitária nas indústrias farmacêutica e alimentar,onde a higiene e as operações livres de contaminação são primordiais.

Vantagens da flange de titânio deslizante ANSI B16.5

• Resistência à corrosão: o titânio tem uma resistência superior à corrosão em ambientes adversos, como água do mar, produtos químicos ácidos e fluidos de alta temperatura.
• Leve: menor peso do que as flanges feitas de outros materiais como aço, facilitando o manuseio, transporte e instalação.
• Durabilidade: Excelente resistência ao desgaste, erosão e corrosão, garantindo uma longa vida útil com manutenção mínima.
• Alta resistência: fornece uma ligação confiável em sistemas de alta pressão e alta temperatura.
• Instalação econômica: o projeto de deslizamento permite uma instalação mais rápida e econômica em comparação com outros tipos de flanges.
• Soldabilidade: fácil de soldar, proporcionando uma ligação forte e durável ao sistema de tubulações.

Aplicações

A brincadeira de deslizamento de titânio ANSI B16.5 é amplamente utilizada em várias indústrias, incluindo:

• Processamento químico: para oleodutos que tratam de produtos químicos e ácidos agressivos.
• Marítimo: aplicações em água do mar, incluindo plataformas petrolíferas offshore e instalações de dessalinização.
• Aeroespacial: Combustível, hidráulico e outros sistemas críticos em aplicações aeroespaciais.
• Geração de energia: em sistemas de tubulação de alta pressão e alta temperatura.
• Alimentos e Bebidas, Farmacêuticos: Aplicações sanitárias em que são essenciais materiais não reativos e fáceis de limpar.

Conclusão

A flange de titânio ANSI B16.5 oferece uma combinação de resistência, leveza, resistência à corrosão e facilidade de instalação, tornando-a ideal para aplicações em processamento químico, marinho,AeronáuticaO projeto Slip-On permite uma instalação mais rápida e econômica, e o material de titânio garante durabilidade e longevidade excepcionais.mesmo em ambientes desafiadoresQuer se trate de temperaturas elevadas, substâncias corrosivas ou pressões exigentes, estas flanges fornecem uma solução fiável e duradoura.

Benefícios de chapas de titânio deslizantes em flanges:

As flanges deslizantes de chapa de titânio oferecem vários benefícios que as tornam adequadas para várias aplicações industriais onde as propriedades do titânio são vantajosas.

Resistência à corrosão: O titânio é altamente resistente à corrosão em uma ampla gama de ambientes agressivos, incluindo água do mar, ácidos e cloretos.Esta propriedade torna flanges de titânio ideal para aplicações onde a corrosão é uma preocupação, tais como ambientes marinhos, processamento químico e plataformas petrolíferas offshore.

Alta relação força-peso: O titânio é conhecido por sua excelente relação força-peso, que é superior à maioria dos outros metais.Esta característica permite flanges de titânio de deslizamento para fornecer forteÉ particularmente benéfico em aplicações aeroespaciais e indústrias onde a redução de peso é crítica.

Biocompatibilidade: o titânio é biocompativel e não tóxico, tornando-o adequado para aplicações em dispositivos médicos, produção farmacêutica,e transformação de alimentos, quando a pureza e a segurança dos produtos são essenciais.

Resistência a altas temperaturas: o titânio mantém sua resistência à resistência à corrosão em temperaturas elevadas, até cerca de 600 ° C (1112 ° F), dependendo do grau.Esta propriedade torna as flanges de titânio deslizantes adequadas para aplicações de alta temperatura, como trocadores de calor e reatores químicos.

Facilidade de fabricação: o titânio pode ser facilmente usinado, soldado e formado, permitindo formas e configurações complexas em flanges deslizantes.Esta flexibilidade na fabricação facilita a personalização e adaptação aos requisitos específicos do projecto.

Longevidade e durabilidade: o titânio é conhecido pela sua durabilidade a longo prazo e resistência à degradação ao longo do tempo,assegurar um desempenho fiável e uma vida útil prolongada das flanges deslizantes em ambientes industriais exigentes.
