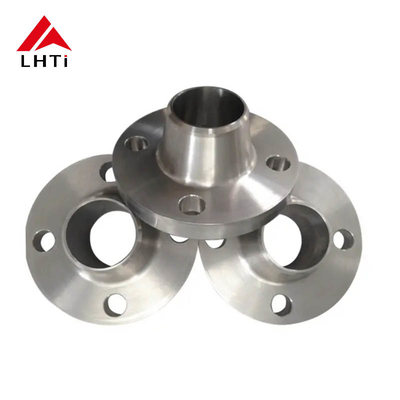

ASME B16.5 Gr2 Gr5 Titânio Soldagem Neck Flange WNRF face levantada para a indústria de petróleo e gás

ASME B16.5 Gr2 Gr5 Titânio Soldagem Neck Flange WNRF face levantada para a indústria de petróleo e gás

1. ASME B16.5 Flancas de titânio

ASME B16.5 é um padrão amplamente reconhecido desenvolvido pela Sociedade Americana de Engenheiros Mecânicos (ASME) para flanges e acessórios de flanges.Esta norma abrange flanges para tamanhos de 1/2 polegada a 24 polegadas e pressões de 150 a 2500 psiAs flanges de titânio fabricadas em conformidade com a norma ASME B16.5 são utilizadas em aplicações em que são essenciais as excepcionais propriedades de resistência à corrosão, resistência e leveza do titânio.

2Propriedades essenciais do titânio e das suas ligas

O titânio e suas ligas são valorizados por sua excelente resistência à corrosão, relação resistência/peso e desempenho a altas temperaturas.

Grau 2: Titânio comercialmente puro com boa resistência à corrosão em uma ampla gama de ambientes.

Grau 5 (Ti-6Al-4V): liga de titânio com alta resistência e resistência à corrosão moderada.

Grau 12 (Ti-0,3Mo-0,8Ni): oferece um equilíbrio entre resistência e resistência à corrosão, especialmente em ambientes agressivos.

As flanges de titânio são tipicamente usadas em sistemas que envolvem produtos químicos agressivos, água do mar ou ambientes onde as flanges de aço tradicionais podem corroer ou falhar.

3. Diferentes graus de titânio

4Vantagens da utilização de flanges de titânio

Conexão forte e confiável

• Força aumentada: O projeto de uma flange de pescoço de soldagem, com seu pescoço cônico que passa gradualmente para o tubo, fornece uma conexão forte e perfeita.Este afundamento minimiza a concentração de tensão na junção e garante uma transferência suave de pressão e tensões do tubo para a flange.
• Não há elevadores de tensão: devido ao cônico contínuo do pescoço até a flange, a solda é menos propensa à formação de elevadores de tensão, reduzindo o risco de falha sob pressão.

Melhoria da resistência ao vazamento

• Transição suave: a transição gradual da flange do pescoço da solda garante uma perfuração interna suave, o que minimiza a turbulência e reduz a probabilidade de vazamentos.Esta suavidade é particularmente importante em sistemas de alta pressão ou alta temperatura, onde a fuga pode ter graves consequências para a segurança e a operação.
• Distribuição da pressão: o projeto permite uma melhor distribuição da pressão, especialmente em aplicações críticas onde os vazamentos seriam perigosos ou dispendiosos.

Facilidade de manutenção

• Reutilização: As flanges de pescoço de solda podem ser reutilizadas em muitos casos porque a flanges e o tubo são soldados de forma a poderem ser facilmente cortadas e novamente soldadas, se necessário.Isto é particularmente valioso em sistemas em que a desmontagem e a remontagem podem ser necessárias ao longo dos anos.
• Menos probabilidade de falha: Devido à forte conexão e alta resistência à fadiga, as flanges de pescoço de solda geralmente têm uma vida útil mais longa e exigem manutenção menos frequente.

Versatilidade em Aplicações

• Variedade de classificações de pressão: As flanges de pescoço de solda vêm em várias classificações de pressão, tornando-as adequadas para uma ampla gama de aplicações, de sistemas de baixa pressão a alta pressão.
• Adaptável a diferentes tamanhos e materiais: podem ser utilizados em sistemas com diferentes tamanhos e materiais de tubos, tornando-os versáteis para muitas aplicações industriais, incluindo tubos de alta temperatura,de alta pressão, e ambientes corrosivos.
• Variedade de opções de soldagem: o projeto da flange do pescoço da soldagem permite diferentes tipos de métodos de soldagem, como soldagem de botão ou soldagem de tomada,Dependendo dos requisitos específicos do pedido.

Melhor durabilidade em ambientes difíceis

• Resistência à corrosão: As flanges de pescoço de solda são frequentemente fabricadas a partir de materiais que são altamente resistentes à corrosão (por exemplo, aço inoxidável, aços de liga ou revestimentos especializados).Isso os torna ideais para uso em ambientes adversos., incluindo instalações químicas, sistemas marítimos e oleodutos e gasodutos.
• Resistência a altas temperaturas e altas pressões: podem suportar altas temperaturas e pressões de funcionamento sem comprometer a integridade estrutural,tornando-os adequados para aplicações críticas em centrais elétricas, refinarias e outras indústrias onde as condições extremas são comuns.

Reduz fadiga e estresse

• Caminho de fluxo suave: O design cônico da flange do pescoço da solda garante que a tensão e a pressão do tubo sejam distribuídas uniformemente, reduzindo o risco de fadiga ao longo do tempo.Isto torna as flanges de pescoço de solda ideais para aplicações de alto esforço onde a vibração, expansão térmica ou tensão mecânica é uma preocupação.
• Elimina a concentração de tensão: ao contrário de outras brincos que podem ter cantos afiados ou transições abruptas, brincos de pescoço de solda eliminam pontos de concentração de tensão,tornando a ligação mais durável sob cargas e condições flutuantes.

Melhor alinhamento e ajuste

• Alinhamento de precisão: O projeto da flange do pescoço da solda garante que o tubo e a flange se alinhem com precisão, o que resulta em uma soldagem mais precisa e mais forte.Isto reduz a possibilidade de problemas de alinhamento durante a instalação e garante uma melhor vedação geral.

5. Diferentes tipos de titânio

6. Aplicações

Indústria química e petroquímica

• Resistência à corrosão: as ligas de titânio são resistentes à corrosão, tornando-as adequadas para o manuseio de produtos químicos corrosivos, como ácido sulfúrico e ácido clorídrico.
• Conexões de tubulação: utilizadas em tubulações que transportam produtos químicos e gases corrosivos, garantindo conexões seguras sob alta pressão.
• Reatores e recipientes: Comumente utilizados em reatores químicos, colunas de destilação e outros equipamentos.

Aplicações marítimas e offshore

• Sistemas de água do mar: As ligas de titânio resistem à corrosão da água do mar e são amplamente utilizadas em usinas de dessalinização de água do mar e sistemas de resfriamento marítimo.
• Plataformas de petróleo e gás: Aplicadas em gasodutos submarinos e outras instalações offshore.

Aeronáutica

• Ambientes de alta temperatura: A elevada resistência e resistência à temperatura das ligas de titânio as tornam adequadas para sistemas de combustível e sistemas de propulsão de aeronaves e naves espaciais.
• Redução de peso: As flanges de pescoço de solda de titânio fornecem resistência ao mesmo tempo em que reduzem o peso, o que é crítico em aplicações aeroespaciais.

Indústria de energia

• Centrais Nucleares: Usadas em sistemas de resfriamento, trocadores de calor e reatores.
• Instalações térmicas e geotérmicas: as ligas de titânio são utilizadas em ambientes de alta temperatura e alta pressão para assegurar um funcionamento estável a longo prazo.

Indústria do petróleo e do gás

• Tubulações de alta pressão: adequadas para tubulações de gás natural e petróleo, garantindo a integridade da vedação sob pressões extremamente elevadas.
• Compressão e armazenamento de gás: Usado em ambientes com gases de alta pressão e corrosivos, como o sulfeto de hidrogênio (H2S).

Farmacêuticos e biotecnologia

• Sistemas estéreis: as ligas de titânio são utilizadas em reactores e sistemas de filtragem nas indústrias farmacêutica e biotecnológica devido à sua biocompatibilidade.

Instalações de dessalinização de água do mar

• Resistência à corrosão na água do mar: As flanges de pescoço de solda de titânio são comumente usadas em processos de dessalinização de água do mar, onde podem resistir à exposição a longo prazo à corrosão da água salgada.

Indústria de alimentos e bebidas

• Requisitos de higiene: A não-reatividade do titânio torna-o ideal para equipamentos de processamento de alimentos, garantindo a segurança do produto e processos livres de contaminação.

Aplicações biomédicas

• Dispositivos médicos: as ligas de titânio são comumente utilizadas em instrumentos médicos e implantes devido à sua não reatividade com o corpo humano.

Intercambiadores de calor

• Transferência de calor eficiente: As flanges do pescoço de solda de titânio são amplamente utilizadas em trocadores de calor, onde podem resistir a fluidos corrosivos e manter uma transferência de calor eficiente.
