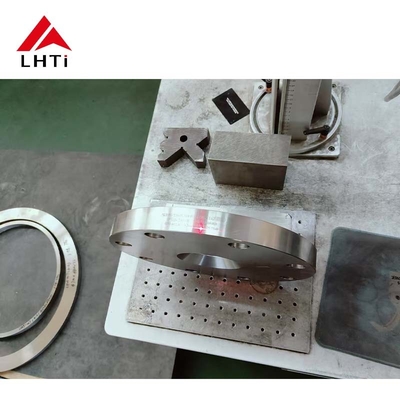

Gr5 Gr7 Classe 150 ASME B16.5 Flancas de titânio deslizantes na flange SORF de face elevada para sistemas de tubulação

Gr5 Gr7 Classe 150 ASME B16.5 Flancas de titânio deslizantes na flange SORF de face elevada para sistemas de tubulação

Introdução:

Em indústrias que exigem resistência excepcional, resistência à corrosão e materiais leves, as ligas de titânio são uma escolha ideal.Incluindo a indústria aeroespacialQuando combinadas com as especificações ASME B16.5, estas ligas tornam-se parte de um sistema fiável para componentes de tubulação como flanges deslizantes,que são cruciais para conectar tubos de forma seguraEste artigo explora as características, vantagens, aplicações e métodos de instalação para Ti Gr 2, Ti Gr 7 e Ti Gr 12 Slip-On Flanges, especificamente na ASME B16.5 Classe 150# 1/2 "configuração de tubos sem costura.

1Características e propriedades do material:

Ti Gr 2 (titânio de grau 2)

• Composição: 99,2% de titânio (titânio puro).
• Resistência à corrosão: Excelente, especialmente em ácidos não oxidantes, água salgada e cloretos.
• Resistência: Médio, ideal para aplicações que exijam resistência moderada mas alta resistência à corrosão.
• Soldabilidade: Excelente, o que permite uma fácil ligação com outros materiais ou titânio.
• Características principais: A sua elevada ductilidade e formabilidade tornam-na adequada para a fabricação de componentes complexos.

Ti Gr 7 (Titanio com liga de paládio)

• Composição: Titânio (99%) e paládio 0,12-0,25%.
• Resistência à corrosão: excepcional, especialmente no ácido sulfúrico e cloretos.
• Resistência: Médio, ligeiramente superior ao grau 2 devido à presença de paládio.
• Soldabilidade: Excelente, com soldabilidade melhorada em comparação com outras ligas de titânio.
• Características principais: Conhecido pela sua resistência superior a ambientes ácidos e pela sua utilização em indústrias químicas agressivas.

Ti Gr 12 (Titanio com liga de molibdênio)

• Composição: Titânio (98,8%) com 0,3% de Molibdênio e 0,25% de Nióbio.
• Resistência à corrosão: Excelente na redução de ácidos e água do mar.
• Resistência: Médio, com resistência adicional sobre o titânio puro.
• Soldabilidade: Muito boa, com fabricabilidade superior.
• Características principais: A sua elevada resistência e excelente resistência à corrosão tornam-na ideal para indústrias que envolvem aplicações a altas temperaturas.

Informações sobre o produto

2Vantagens das flanges deslizantes Ti Gr 2, Gr 7 e Gr 12:

Resistência à corrosão: as ligas de titânio, especialmente as de grau 2, grau 7 e grau 12, oferecem uma resistência à corrosão incomparável.processamento químico, e aplicações marítimas, onde os ambientes corrosivos são predominantes.

Leve: As ligas de titânio são significativamente mais leves que o aço inoxidável, tornando-as uma ótima escolha em indústrias onde a redução de peso é importante, como a aeroespacial e automotiva.

Relação resistência/peso: Apesar das suas propriedades leves, as ligas de titânio proporcionam uma resistência impressionante, o que as torna ideais para aplicações que exigem uma elevada resistência e um peso mínimo.como componentes militares e aeroespaciais.

Durabilidade e longevidade: a resistência do titânio ao desgaste, fadiga e rachaduras garante que os componentes feitos desses materiais tenham uma vida útil mais longa,Redução dos custos de paragem e manutenção.

Soldabilidade: As três classes (Ti Gr 2, Gr 7 e Gr 12) são fáceis de soldar, o que simplifica os processos de instalação e manutenção.

3Aplicações das flanges deslizantes Ti Gr 2, Gr 7 e Gr 12:

Indústria marítima: o titânio é resistente à corrosão da água salgada, tornando-se um material ideal para tubulações marítimas e componentes como flanges deslizantes.enquanto o Ti Gr 7 pode ser utilizado para exposição química mais agressiva no ambiente marinho.

Indústria química e petroquímica: o Ti Gr 7, com a sua resistência superior a ácidos e cloretos, é amplamente utilizado em instalações de processamento químico para ligações de tubos em ambientes adversos.

Aeronáutica e Automóveis: A elevada relação força/peso dos Ti Gr 2 e Gr 12 os torna ideais para componentes nos sectores aeroespacial e automóvel, especialmente para aplicações de alto desempenho.

Equipamento médico: o titânio puro (Ti Gr 2) é utilizado em aplicações médicas como implantes, onde a biocompatibilidade e a resistência à corrosão são fundamentais.

Energia e geração de energia: as ligas de titânio são usadas em trocadores de calor, condensadores e sistemas de tubulação por sua resistência a altas temperaturas e fluidos corrosivos.

4- Como instalar e ligar flanges deslizantes Ti Gr 2, Gr 7 e Gr 12:

As flanges deslizantes são um dos métodos mais populares para conectar tubos em uma variedade de indústrias.5 1/2 "Classe 150# 1/2" tubo sem costura

Preparação:

• Certifique-se de que tanto a flange como as extremidades do tubo estejam limpas, livres de sujeira, ferrugem e óleo, pois os contaminantes podem afetar a vedação e a conexão.
• Verifique o alinhamento do tubo e da brincadeira para assegurar a adequação.

Montura:

• Deslizar a flange de deslizamento sobre o tubo até que se coloque contra a extremidade do tubo.
• Certifique-se de que a flange se encaixa bem contra o tubo e se alinha com os furos do parafuso.

Enroscamento:

• Insira parafusos através dos furos dos parafusos da flange e aperte-os uniformemente num padrão cruzado para evitar distorções.
• Utilize uma chave de torque para aplicar o torque adequado, garantindo que a flange seja seguramente presa sem apertar demais, o que poderia danificar o material de titânio.

Soldadura (facultativo):

• Para maior resistência, a flange de deslizamento pode ser soldada ao tubo.

Ensaios de vazamento:

• Após a instalação, é essencial realizar um ensaio de pressão para verificar eventuais fugas na ligação da flange.

5Conclusão:

As flanges deslizantes Ti Gr 2, Gr 7 e Gr 12 são componentes essenciais na criação de conexões de tubulação duráveis, resistentes à corrosão e fortes em indústrias que vão desde a marinha até a aeroespacial.Estas ligas de titânio, quando usado com as normas ASME B16.5, oferece a mistura perfeita de leveza, resistência e resistência excepcional a ambientes adversos.alinhamento., parafusos e soldadura, as indústrias podem garantir que os seus sistemas de tubulação sejam seguros, eficientes e duradouros.

Quer estejam a trabalhar em ambientes químicos agressivos, aplicações a altas temperaturas, ou precisem de uma solução leve,As flanges de titânio de deslizamento fornecem uma excelente opção que garante a confiabilidade e a longevidade nos sistemas de tubulação.
