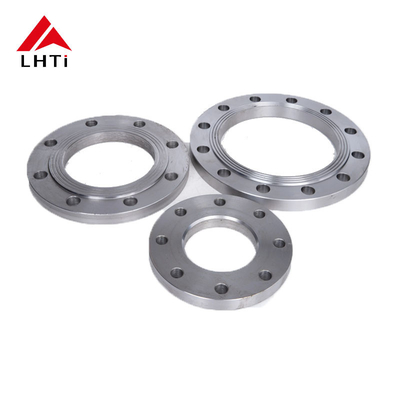

EN1092-01 Gr1 Gr2 Gr5 Flange de chapa de titânio Flange plana PN 10 para tubulações industriais em ambientes corrosivos

EN 1092-1 Gr1, Gr2, Gr5 Flange de chapa de titânio Flange plana PN 10 para tubulações industriais em ambientes corrosivos

Introdução:

Em sistemas de tubulação industriais, especialmente aqueles que operam emambientes corrosivos, a selecção de flanges adequadas é crucial para garantir tanto aintegridadeelongevidadedo sistema.EN 1092-1 Gr1, Gr2, Gr5 Flancas de chapas de titânio, incluindoFlange planaprojeto comPN 10de pressão, são concebidos para proporcionar uma resistência superior acorrosão,pressão elevada, eataque químico.

Este artigo fornecerá uma visão geralEN 1092-1A Comissão propõe que a Comissão adopte, emClasse de titânioA utilização e as aplicaçõesFlange de chapa Flange plana PN 10em tubulações industriais, em especial em ambientes adversos comoprocessamento químico,Aplicações marítimas, egeração de energia.

O que é a EN 1092-1?

EN 1092-1É uma norma europeia para flanges e acessórios de flanges, que define as dimensões, pressões e design das flanges utilizadas em sistemas de tubulação industrial.FlancasOs produtos fabricados de acordo com esta norma são utilizados em uma variedade de indústrias e devem satisfazer requisitos rigorosos deForça,desempenho de vedação, eresistência à corrosão.

OFlange de chapaO projecto refere-se a flanges que sãode rosto plano(sem face levantada), que é frequentemente utilizado em situações em que é necessária uma ligação simples, e a vedação da junta é fornecida entre as duas superfícies de acoplamento.

Principais características da norma EN 1092-1 Gr1, Gr2, Gr5 Flancas de chapas de titânio PN 10

1Pressão nominal PN 10:

• OPN 10a classificação de pressão indica que a flange é concebida para:10 barÉ adequado para aplicações onde os requisitos de pressão são moderados, mas a resistência à corrosão é crítica.

2- Graus de titânio: Gr1, Gr2, Gr5

• Estas flanges estão disponíveis em três diferentesClasse de titânio:Grau 1 (CP Titânio),Grau 2 (CP Titânio), eGrau 5 (Ti-6Al-4V)Estes graus diferem em termos deForça,resistência à corrosão, eAdequaçãopara diferentes tipos de ambientes.

Titânio de grau 1 (titânio comercialmente puro):

• Resistência à corrosão: Excelente resistência a uma ampla gama de ambientes agressivos, incluindoágua salgada,Cloretos, eácidos.
• Aplicações: Frequentemente utilizado emmarinhoeprocessamento químicoIndústrias.
• Força: Resistência à tração moderada, mas excelente para aplicações que exigem elevada resistência à traçãoresistência à corrosão.

Titânio de grau 2 (CP Titânio):

• Resistência à corrosão: Superior à maioria dos metais em ambientes agressivos.
• Força: Força superior aGrau 1com boa soldabilidade e ductilidade.
• Aplicações: Amplamente utilizado emmarinho,químico, eAeronáuticaIndústrias em que ambosForçaeresistência à corrosãosão necessárias.

Titânio de grau 5 (Ti-6Al-4V):

• Composição da liga: ContémAlumínioeVanádio, que aumentam a resistência e a dureza em comparação com o titânio puro.
• Força: Excelente resistência à tração e à produtividade, ideal para aplicações que exijam grandes tensões.
• Resistência à corrosão: bom, embora um pouco menos do queGrau 1ouGrau 2.
• Aplicações: Utilizado empetróleo e gás offshore,geração de energia, ede carga pesadaaplicações industriais.

3Design de face plana:

• ODesign de flange planatem umasuperfície plana de vedaçãosem uma face levantada, o que facilita o alinhamento com o sistema de tubulação.
• Normalmente utilizado para sistemas sujeitos a pressão moderada, onde oMaterial da juntadesempenha um papel significativo na obtenção de um selo firme.

4. Resistência à corrosão superior:

• Flancas de titâniosão altamente resistentes acorrosãoemambientes difíceis, especialmenteCloretos,Ácido sulfúrico,Ácido clorídrico, eágua do marIsto torna-os particularmente adequados parainstalações químicas,Sistemas de tubulação marítima, eInstalações de dessalinização.

Aplicações da norma EN 1092-1 Gr1, Gr2, Gr5 Flange de chapa de titânio PN 10

Flancas de chapas de titâniosão amplamente utilizadas em várias indústrias onde:resistência à corrosão,tolerância à pressão, econfiabilidadeA Comissão considera que as alterações introduzidas no relatório deAplicaçõesparaEN 1092-1 Gr1, Gr2, Gr5 Flancas de chapas de titânio PN 10:

1Processamento químico:

• Instalações químicasutilizar estas flanges em sistemas que lidam com produtos químicos altamente corrosivos.TitânioAs flanges fornecem excelente resistência a ácidos, álcalis e outras substâncias agressivas.recipientes para reatores,colunas de destilação, eoleodutos de transferência.

2Aplicações marítimas e offshore:

• Devido ao seuresistência à corrosão excepcionalemágua do mar,TitânioAs flanges são ideais para utilização emplataformas petrolíferas offshore,oleodutos marítimos,Instalações de dessalinização, eSistemas de refrigeração de água do mar.

3Geração de energia:

• EmnucleareCentrais térmicas, onde a exposição a ambientes adversos, altas temperaturas e pressões é comum, as flanges de titânio são utilizadas emsistemas de arrefecimento,tubulações para transporte de vapor, eEquipamento de conversão de energia.

4Tratamento da água:

• O titânio é resistente abioinchaçoe corrosão, tornando estas flanges adequadas paraTratamento de águasInstalações, incluindo sistemas de manipulaçãoDesalinização de água do marouTratamento de águas residuais.

5Aeronáutica:

• EmAplicações aeroespaciais,Flancas de titânio de grau 5são utilizadas quando as relações de força/peso e a resistência aocorrosãosão necessárias, como no caso doSistemas de combustível,sistemas de escape de aeronaves, ecomponentes de naves espaciais.

Dimensões e especificações das flanges

De potência não superior a 1000 WEN 1092-1 PN 10A seguir está uma visão geral das dimensões e especificações típicas:

• Notas: Podem ser fabricados tamanhos e variações personalizados para satisfazer requisitos operacionais específicos.

Vantagens das flanges de chapa de titânio

• Alta resistência à corrosão: O titânio é conhecido pela sua resistência superior aambientes corrosivos, tornando-o ideal para indústrias que lidam comsubstâncias químicas agressivas,água salgada, oulíquidos ácidos.

• Relação força/pesoO titânio está alto.relação força/pesotorna-o ideal para aplicações em que a integridade estrutural é crítica, ao mesmo tempo em que minimiza o peso.

• Longa vida útilExibição de flanges de titânioexcelente durabilidade, garantindo uma longa vida útil mesmo em condições ambientais extremas.

• Redução dos custos de manutenção: devido à sua elevadaresistência à corrosãoeForça, estas flanges reduzem a necessidade de manutenção e substituição frequentes, resultando em poupanças de custos ao longo do tempo.

Conclusão

EN 1092-1 Gr1, Gr2, Gr5 Flancas de chapas de titânio PN 10com umDesenho Flat Facesão uma excelente escolha paraSistemas de tubulação industrialque operam emambientes corrosivos. quer emprocessamento químico,Aplicações marítimas,geração de energia, ouTratamento de águas,Flancas de titânioassegurarconfiabilidade,desempenho duradouro, ecusto-eficácia. Disponibilidade deGr1,Gr2, eGr5As qualidades de titânio permitem aos utilizadores seleccionar o material ideal para as suas necessidades específicas, equilibrandoresistência à corrosãoeForçaexigências.

Escolhendo estes produtos de alta qualidadeFlancas de titânio, as indústrias podem assegurar aintegridadeesegurançaOs custos de manutenção e de reparação dos sistemas de tubulação são minimizados.
