EN 1092-1 Gr5, Gr7 Flange de chapa de titânio com face elevada PN 5 para tubulações industriais

Introdução:

Em aplicações de tubulação industrial, os componentes devem funcionar em condições extremas, mantendo a durabilidade e a resistência à corrosão.EN 1092-1 Gr5, Gr7 Flange de chapa de titânioO sistema de detecção de corrosão é concebido especificamente para tais aplicações, proporcionando uma solução fiável para indústrias onde a resistência à corrosão, a resistência e a longevidade são cruciais.Estas flanges são especialmente úteis emprocessamento químico,Sistemas offshore, egeração de energiaAs indústrias, onde a exposição a ambientes adversos e a pressões flutuantes é constante.

Este artigo examinará em pormenor as características, materiais e aplicações destas flanges, destacando osTitânio Gr5eTitânio Gr7As ligações, as suas propriedades únicas e a importância da escolha da flange correta para vários sistemas de tubulação industrial.

O que representa a EN 1092-1?

EN 1092-1É uma norma europeia que descreve as especificaçõesFlancasO sistema é utilizado em sistemas de tubulação, abrangendo vários tipos de flange, tais como:placa,pescoço de soldadura, eFlancas deslizantes, e fornece dimensões detalhadas, pressões nominais e outras características de projeto para garantir que os componentes atendam às necessidades de diferentes aplicações.

Neste contexto, oFlange de chapa face levantada PN 5é concebido para lidarpressões moderadas(5 bar ou aproximadamente 72,5 psi) e apresenta umcara erguida, que é essencial para assegurar uma vedação forte entre os componentes ligados, tornando-o ideal para sistemas que requeremvedação precisaecontrolo de pressão.

Graus de titânio Gr5 e Gr7

OGr5eGr7As ligas de titânio são duas das classes mais utilizadas em aplicações exigentes, oferecendo um equilíbrio ideal deForça,resistência à corrosão, eLeveEstas ligas garantem queFlancas de titâniosão capazes de desempenhar bem mesmo em condições difíceis e agressivas.

Titânio Gr5 (Ti-6Al-4V):

• ComposiçãoFabricados a partir de90% de titânio,6% de alumínio, e4% de vanádio, esta liga é uma das classes de titânio mais utilizadas, especialmente em indústrias que exigem materiais de alta resistência.
• ForçaConhecido pela sua superioridaderesistência à traçãoealta relação resistência/peso,Titânio Gr5É adequado para aplicações em que a integridade estrutural está emEstresse elevadoÉ uma obrigação.
• Resistência à corrosão: Esta categoria oferece uma excelente protecção contra elementos corrosivos, tornando-a adequada para utilização emprocessamento químicoouAplicações marítimas.
• Utilizações comuns: Utilizado principalmente em:Aeronáutica,marinho, epetróleo offshoreindústrias,Titânio Gr5É utilizado para componentes que precisam resistir a exposição constante à umidade e aos produtos químicos.

Titânio Gr7 (Ti-0,15Pd):

• Composição:Titânio Gr7é uma liga de titânio comPaládio, especificamente00,12-0,25% de paládio, que reforça a suaresistência à corrosãoem ambientes químicos agressivos.
• Resistência à corrosão: Excelente em ambientes comacidez elevada, tais comoÁcido clorídricoouÁcido sulfúrico, e fornece excelenteResistência ao furamentoecorrosão de fissuras.
• Aplicações: Ideal para utilização em:Reatores químicos,Instalações de dessalinização de água do mar, etubulações químicas, quando o sistema está exposto aácidoouricos em cloretocondições.

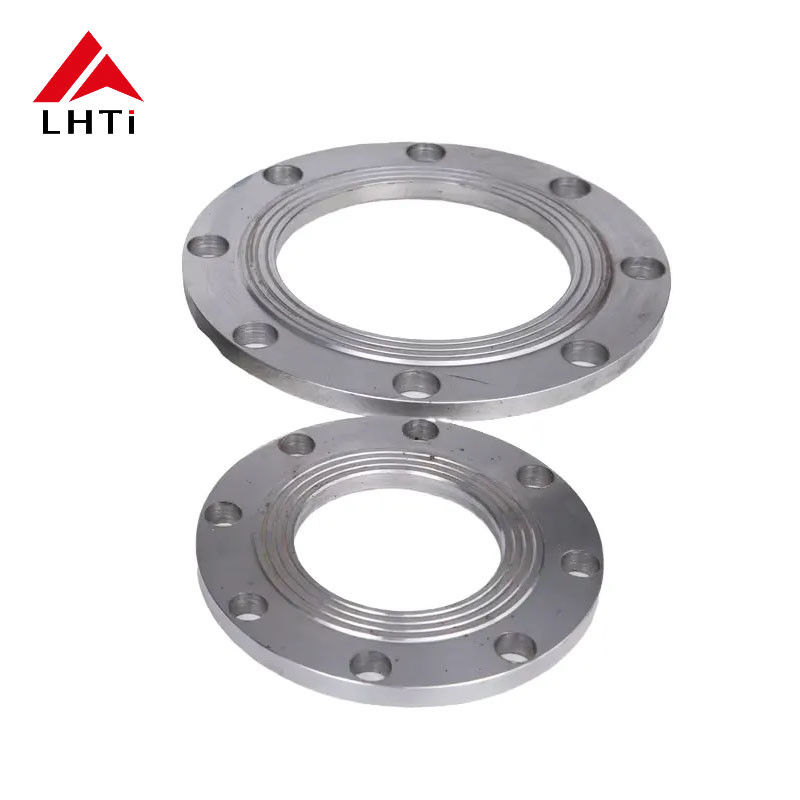

Características da norma EN 1092-1 Gr5, Gr7 Flange de chapa de titânio com face elevada PN 5

1. Design de rosto levantado:

   • Ocara erguidaO projecto envolve umasuperfície de vedação salienteA partir daí, a linha de montagem é dividida em duas partes.Flancoe oGarrafas- a criação de um sistema de informação e comunicaçãoarticulação de flangeÉ isento de fugas e seguro sob diferentes pressões operacionais.

2. Pressão nominal PN 5:

   • Com umPN 5A classificação, estas flanges são projetadas para suportar5 bar (72,5 psi)O que os torna adequados para aplicações comníveis de pressão moderados, especialmente em sistemas que não exigem a resistência a pressões extremamente elevadas de outros tipos de flanges.

3. Benefícios do titânio:

   • Resistência à corrosãoO titânio é conhecido pela suaImunidade à corrosãoEm muitos ambientes, em particular naCloretos,ácidos, eambientes salinosIsto faz com que seja uma excelente escolha para indústrias comooffshore,processamento químico, emarinhoonde a exposição a agentes corrosivos é frequente.
   • Força e Durabilidade: O inerenteForçaeresistênciade ligas de titânio tornam estas flanges ideais para sistemas que devem resistirtensões elevadaseutilização pesada.

4. Tamanho e Personalização:

   • EN 1092-1 - Flancasestão disponíveis em vários tamanhos e podem ser fabricados sob medida para satisfazer as necessidades precisas de uma aplicação específica, garantindo que:adequação e funcionalidadesão sempre otimizadas para cada sistema de gasodutos.

Onde são utilizadas as flanges de chapas de titânio da norma EN 1092-1 Gr5, Gr7?

1Fabricações químicas:

• Flancas de titâniosão frequentemente utilizadas emprocessamento químicosistemas devido à sua capacidade de resistir à corrosão causada por produtos químicos comoÁcido clorídricoeÁcido sulfúrico. Ocara erguidaO projecto proporciona uma vedação fiável, minimizando o risco de fugas em aplicações de alta pressão.

2- Óleo e Gás Offshore:

• EmIndústria offshore, flanges fabricadas comTitânio Gr5eGr7são amplamente utilizadas devido à sua capacidade de resistir tantocorrosãoda água do mar etensão mecânicaSão comuns emsistemas de tubulaçãoeSistemas de tratamento de águaemplataformas petrolíferaseplataformas offshore.

3Energia nuclear e geração de energia:

• Flancas de titâniosão empregadas em partes críticas doCentrais elétricasA Europa é uma região onde as altas temperaturas e os produtos químicos agressivos são comuns.Flange de face levantadaassegura uma vedação segura em sistemas como:torres de arrefecimentoeSistemas de abastecimento de águaque estão sujeitos a altas pressões.

4Desalinização e tratamento de águas:

• EmdesalinizaçãoAs instalações, cujo objectivo principal é o tratamento da água do mar e a sua conversão em água doce,resistência à corrosãodeTitânio Gr7O que o torna um material valioso.tubulaçãoeválvulasem ambientes de água salgada.

5Aeronáutica:

• Titânio Gr5é frequentemente utilizado emcomponentes de aeronaves, em especial as que estão sujeitas acondições extremasO material é utilizado em sistemas de combustível e sistemas de exaustão.natureza leveeForçatorná-lo uma opção preferida para reduzir o peso, mantendo o desempenho.

Vantagens das flanges de chapa de titânio

1. Resistência à corrosão excepcional:

   • TitânioAs flanges oferecem uma protecção superior contra a corrosão emambientes difíceis, incluindoágua do mar,ácidos, eCloretosIsto é especialmente importante para garantir a fiabilidade a longo prazo e poupar custos de manutenção.

2. Maior resistência e durabilidade:

   • Gr5eGr7As ligas de titânio fornecem tantoalta resistência à traçãoeresistência, garantindo que as flanges permaneçam intactas sob pressão e tensão durante períodos prolongados.

3. Leve mas forte:

   • Em comparação com outros materiais de alta resistência comoaço,Titânioé significativamentemais leve, facilitando o manuseio e a instalação em sistemas complexos, como osoffshoreouAeronáuticaaplicações.

4. Performance de vedação:

   • Odesenho de rosto elevadoassegura umamelhor selooferecendo uma interface mais fiável para juntas, o que melhora a integridade geral do sistema de tubulações.

5. Performance a longo prazo:

   • Flancas de titânioA utilização de materiais de construção não é obrigatória, mas normalmente dura mais do que muitos outros materiais, reduzindo a necessidade desubstituições frequentese minimizar os custos de manutenção durante a vida útil do sistema.

Conclusão

OEN 1092-1 Gr5, Gr7 Flange de chapa de titânioOfertasresistência excepcional,resistência à corrosão, edesempenho de vedaçãopara sistemas industriais de tubulação.instalações químicas,plataformas petrolíferas offshore,geração de energia, ousistemas de dessalinizaçãoNo entanto, a utilização de ligas de titânio é uma das principais vantagens para a indústria.manutenção reduzida,maior fiabilidade, eEconomia de custosa longo prazo.
