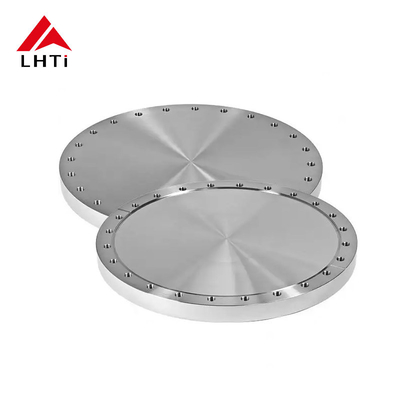

ASME B16.5 BLRF Gr2 Gr5 Flange cego de titânio classe 150 Face elevada para tubulações

ASME B16.5 BLRF Gr2 Gr5 Flange de titânio de classe 150

ASME B16.5é um padrão paraTubos e acessórios para tubos, e oBLRF(Blind Flange Raised Face) refere-se a um tipo de flange cega que possui uma face levantada concebida para aplicações de vedação.Grade 2 (Grade 2)eGrade 5 (Grade 5)referem-se a classes específicas de liga de titânio comumente utilizadas para flanges.

• Titânio de grau 2 (Gr2)É o titânio comercialmente puro, que oferece uma excelente resistência à corrosão e uma resistência moderada.
• Titânio de grau 5 (Gr5)É uma liga de titânio com alumínio (6%) e vanádio (4%), com uma resistência superior à do grau 2 e mantendo uma excelente resistência à corrosão.
• Classe 150refere-se à pressão nominal da flange, adequada para sistemas de tubulação com pressões de até150 psia temperaturas ambientais.

Características e Aplicações

• Resistência à corrosão: As ligas de titânio Gr2 e Gr5 são conhecidas pela sua excepcional resistência à corrosão, particularmente em ambientes altamente agressivos, como água do mar, produtos químicos e ácidos.
• Alta relação força/peso: A liga de titânio Gr5 proporciona uma resistência superior à do Gr2, tornando-a ideal para aplicações que exigem tanto peso leve como resistência elevada.
• Pressão nominal: a classe 150 garante um desempenho fiável em condições de pressão baixa a média.
• Segmentação: A face elevada da flange proporciona uma melhor superfície de vedação quando utilizada com juntas em sistemas de tubulação.

Comparação dos graus de material

Classificação de pressão ASME B16.5 classe 150

Aplicações de flanges cegas para tubulações

Resumo

• ASME B16.5Classe 150BLRF Gr2eFlancas cegas de titânio Gr5são concebidos para sistemas de tubulação que exijam vedação e resistência à corrosão, especificamente em ambientes como marítimos, de processamento químico e de petróleo e gás.
• Titânio de grau 2É ideal para aplicações em que são necessárias resistência moderada e excelente resistência à corrosão.
• Titânio Gr5fornece maior resistência e é utilizado em aplicações mais exigentes.
