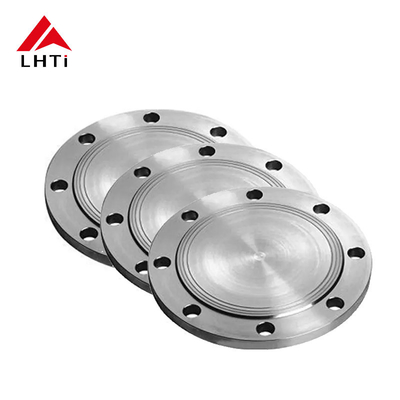

ASME B16.5 Ti Classe 150 Titânio Gr1 Gr2 Flancas BL de face elevada para aplicações químicas

ASME B16.5 Ti Classe 150 Gr1 Gr2 Titânio Flancas de fecho para aplicações químicas

Visão geral:

ASME B16.5 Classe 150 Flancas de titânio Gr1 e Gr2 com feixe fechado são concebidas para proporcionar uma resistência à corrosão excepcional e uma elevada resistência,tornando-os ideais para aplicações químicas em que a resistência a ambientes agressivos é críticaEstas flanges são fabricadas de acordo com a norma ASME B16.5, garantindo dimensões precisas e desempenho fiável.oferecer benefícios distintos, sendo o titânio comercialmente puro de grau 1 e o titânio de grau 2 que oferece melhores propriedades mecânicas para aplicações industriais exigentes.

Nas indústrias químicas, onde as flanges são submetidas a ácidos agressivos, sais e outros produtos químicos corrosivos, as flanges de titânio fornecem um excelente equilíbrio de resistência, durabilidade,e resistência à corrosãoO desenho da face elevada (RF) destas flanges melhora o desempenho de vedação, garantindo que as ligações mantenham um selo seguro e à prova de vazamento.

Titânio Gr1 versus Titânio Gr2:

• Titânio de grau 1 (Ti Gr1):

  • Composição:990,5% de titânio
  • Propriedades mecânicas:Suave, dúctil e altamente resistente à corrosão.
  • Aplicações:É mais adequado para ambientes onde a resistência à corrosão é mais crítica do que a resistência, como em ambientes químicos suaves.

• Titânio de grau 2 (Ti Gr2):

  • Composição:990,2% de titânio, com vestígios de ferro e oxigénio.
  • Propriedades mecânicas:Resistência superior à do grau 1, proporcionando um melhor desempenho sob tensão mecânica e a temperaturas elevadas.
  • Aplicações:Usado em processos químicos mais exigentes que exigem maior resistência mecânica e resistência a ambientes adversos.

As principais especificações e dimensões (Flanca de titânio de classe 150 de ASME B16.5):

Nota:A tabela acima fornece dimensões aproximadas para os tamanhos comuns das flanges na classe 150 da norma ASME B16.5.

Propriedades materiais do titânio Gr1 e Gr2:

Resistência química:

O titânio Gr1 e Gr2 apresentam excelente resistência a uma ampla gama de produtos químicos, particularmente em ambientes ácidos.

• Soluções ácidas:Resistente à maioria dos ácidos, incluindo ácido sulfúrico, ácido clorídrico e ácido nítrico.
• Soluções alcalinas:Demonstrar boa resistência à soda cáustica e a outras soluções alcalinas.
• Cloretos:O titânio Gr2 oferece uma resistência superior ao craqueamento por corrosão por esforço induzido por cloreto, tornando-o altamente adequado para aplicações de processamento marítimo e químico.

Aplicações das flanges de titânio Gr1 e Gr2 com feixe de fixação:

1. Indústria de transformação química:

   • Usado em reatores, trocadores de calor e tubulações onde são manuseados produtos químicos agressivos.
   • O titânio Gr1 é usado em aplicações que exigem alta resistência à corrosão, enquanto o Gr2 é preferido para aplicações que exigem maior resistência.

2. Aplicações marítimas:

   • Utilizado em instalações de dessalinização, plataformas offshore e sistemas de armazenamento de produtos químicos marinhos devido à sua resistência excepcional à água do mar e ambientes de água salgada.

3. Indústria petroquímica:

   • Aplicado em instalações petroquímicas para o manuseio de subprodutos corrosivos e produtos químicos de processo.

4. Indústria farmacêutica:

   • Utilizado em equipamentos de fabricação de medicamentos onde a esterilização e ambientes limpos são essenciais.

5. Indústria de alimentos e bebidas:

   • O titânio é utilizado em equipamentos que processam produtos alimentares ácidos, garantindo a longevidade e condições sanitárias.

Inspecção e ensaio:

Para garantir a mais alta qualidade e conformidade com as normas ASME B16.5, as flanges de titânio são submetidas a inspecções e testes minuciosos:

• Certificação dos materiais (EN 10204/3.1B): Verifica a composição química e as propriedades mecânicas.
• Ensaios ultrasónicos (UT): Assegura a ausência de defeitos internos e superficiais.
• Ensaios hidrostáticosConfirma a capacidade de contenção de pressão sem fugas.
• Relatórios de inspecção de terceiros: Fornece a verificação independente da qualidade das flanges e da conformidade com as normas.

Conclusão:

ASME B16.5 Ti Classe 150 Titânio Gr1 e Gr2 Flancas fechadas são componentes essenciais para aplicações químicas, marítimas e industriais que exigem alto desempenho em ambientes agressivos.Com uma resistência à corrosão superior, excelentes propriedades mecânicas e conformidade com os padrões da indústria, essas flanges fornecem soluções confiáveis e duradouras para operações críticas.A escolha do grau de titânio adequado com base nas necessidades específicas da aplicação, quer seja o grau 1 para resistência à corrosão pura ou o grau 2 para resistência adicional, garante um desempenho e uma segurança ótimos.
