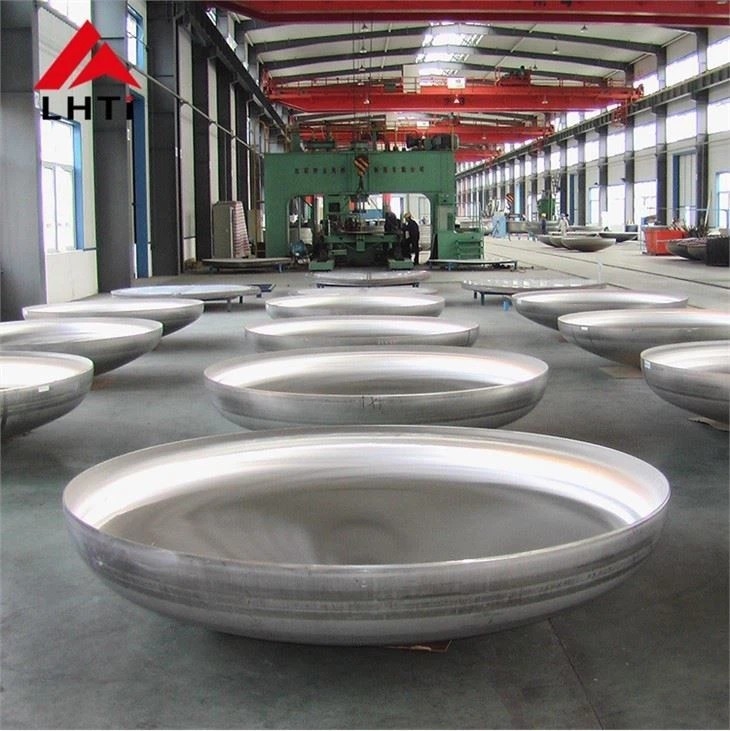

Equipamento de Titânio Gr1 Gr2 Titânio Cabeça hemisférica em forma de prato Equipamento de cabeça de titânio

Equipamento de Titânio Gr1 Gr2 Titânio Cabeça hemisférica em forma de prato Equipamento de cabeça de titânio

A cabeça do prato (ou tampa de ponta) é um componente chave usado em recipientes de pressão, reatores, caldeiras, tanques de armazenamento e equipamentos semelhantes.isolamento dos meios internos do ambiente externoAs cabeças dos pratos são cruciais para manter a integridade estrutural e a segurança destes vasos, resistindo à pressão interna e às forças externas.

Tipos de cabeças de prato

As cabeças de prato vêm em várias formas, cada uma escolhida com base em requisitos específicos de aplicação.

1. Cabeças hemisféricas:

   • Forma: uma meia esfera perfeita, a cabeça hemisférica fornece uma distribuição de tensão ideal e é considerada a forma de cabeça mais eficiente em termos de uso de material sob pressão interna.
   • Utilização: comum em aplicações de alta pressão como reatores, recipientes sob pressão e caldeiras.

2. Cabeças elípticas:

   • Forma: É uma cabeça com curvatura elíptica, que oferece um equilíbrio entre resistência e uso de material e é frequentemente usada em aplicações que exigem resistência moderada à pressão.
   • Utilização: Adequado para tanques de armazenamento de pressão média, trocadores de calor e reatores.

3. Cabeças convexas:

   • Forma: Cabeças convexas têm uma curvatura arredondada e voltada para fora.
   • Utilização: Essas cabeças são frequentemente usadas em garrafas de gás, caldeiras, reatores químicos e recipientes de pressão semelhantes, onde o design convexo pode ajudar a distribuir a pressão interna de forma eficiente.

4. Cabeças de coroa esféricas:

   • Forma: A coroa esférica é parte de uma esfera e é tipicamente usada para minimizar o uso de material, proporcionando uma resistência ideal.
   • Utilização: Este tipo é preferido para sistemas de alta pressão, onde a espessura mínima e a distribuição eficiente da tensão são essenciais.

5. Cabeças cônicas:

   • Forma: Uma cabeça cônica tem uma forma cone que é tipicamente usada em aplicações que exigem uma transição gradual entre a parte cilíndrica do recipiente e a cúpula do recipiente.
   • Utilização: comum em equipamentos de separação, trocadores de calor e caldeiras.

6. Cabeças planas:

   • Forma: Estas cabeças têm uma forma plana, geralmente utilizadas em aplicações de baixa pressão onde o recipiente não precisa suportar pressão interna significativa.
   • Utilização: Usado em tanques de armazenamento, sistemas de tubulação e certos trocadores de calor.

Tipos de solda para cabeças de prato

As cabeças de prato são tipicamente soldadas ao corpo cilíndrico de um recipiente de pressão e, dependendo do projeto, existem dois tipos comuns de métodos de soldagem:

1. Soldadura de calcanhar:

   • É aqui que as bordas da cabeça do prato e do corpo cilíndrico são alinhadas e soldadas ao longo de sua circunferência.

2. Solução de soldagem de tomada:

   • Neste tipo, a cabeça é montada em uma tomada na extremidade do cilindro, e a conexão é feita soldando a circunferência externa da tomada.Este método é mais comumente utilizado para recipientes de menor diâmetro ou sistemas de baixa pressão.

Aplicações das cabeças dos pratos

As cabeças de prato são usadas em várias indústrias e aplicações que exigem contenção de pressão ou separação de meios internos e externos:

• Tanques de armazenamento:
  Usado para selar as extremidades dos tanques que armazenam líquidos, gases ou produtos químicos sob pressão.

• Intercambiadores de calor
  Encontrados em sistemas que transferem calor entre fluidos, as cabeças ajudam a fechar as extremidades dos trocadores de calor, mantendo a integridade da pressão.

• Caldeiras:
  Nas caldeiras a vapor, as cabeças de prato garantem que a pressão e o calor estejam contidos dentro do sistema.

• Reatores:
  Usado em reatores químicos, reatores nucleares e outros recipientes de reação, onde a pressão e a segurança são críticas.

• Equipamento de separação:
  Encontrada em sistemas de filtragem e separação onde é necessário conter líquidos e gases sob pressão.

• Botas de gás:
  As cabeças convexas são frequentemente usadas na fabricação de garrafas de gás, que armazenam gases sob pressão.

Vantagens das cabeças dos pratos

• Força e Eficiência:
  As cabeças convexas (especialmente hemisféricas) são altamente eficientes em termos de relação força/peso.Reduzir a probabilidade de falha e permitir a utilização de materiais mais finos, o que pode reduzir os custos.

• Segurança:
  O projeto das cabeças dos pratos é fundamental para garantir que a pressão interna de um vaso seja contida com segurança, evitando vazamentos ou rupturas perigosas.

• Versatilidade:
  As cabeças de pratos vêm em uma variedade de formas e tamanhos para atender às necessidades de diferentes indústrias e aplicações, tornando-os componentes versáteis no projeto de vasos de pressão.

• Personalização:
  As cabeças de prato podem ser projetadas sob medida para atender a condições operacionais específicas, como temperatura, pressão e o tipo de meio dentro do recipiente.Isto torna-os adaptáveis a aplicações altamente especializadas.

Composição química

Propriedade mecânica
