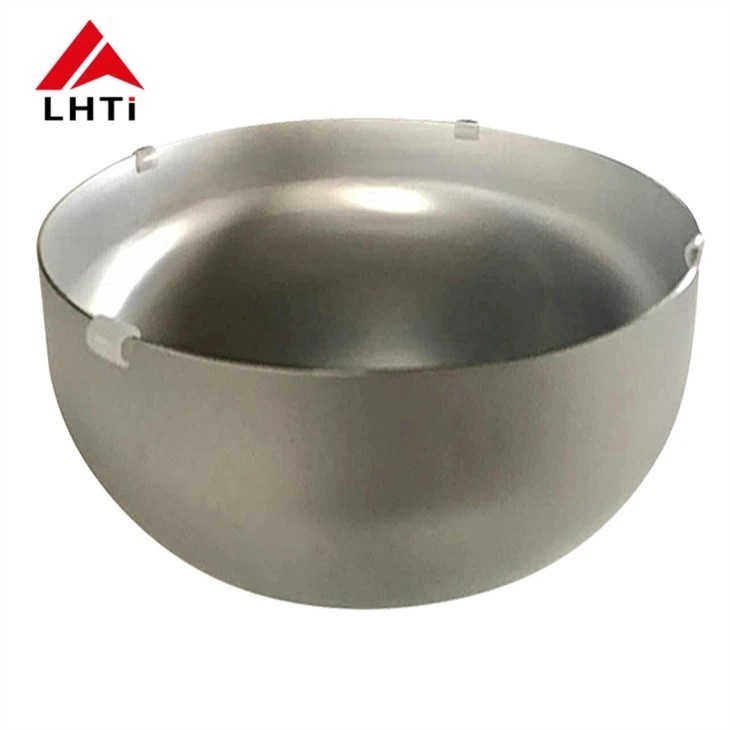

Equipamento de titânio em forma de cabeça hemisférica de grau 5 de grau 7

Equipamento de titânio em forma de cabeça hemisférica de grau 5 de grau 7

A cabeça do recipiente refere-se ao elemento utilizado para fechar a extremidade do recipiente de modo a que o interior e o exterior

Os meios de comunicação são isolados, também conhecidos como cabeças hemisféricas/final do prato/final do prato elíptico.

De acordo com a forma da superfície da cabeça, pode ser dividido em convexo

forma, forma cônica, forma plana e forma combinada.

Alguns cilindros de gás usam cilindros convexos para dentro.

Uma cabeça de fundo combinada, que não só pode garantir a resistência, mas também satisfazer as necessidades de utilização segura.

Uma cabeça é uma parte de um recipiente que é soldado ao cilindro De acordo com diferentes formas geométricas, ele pode ser

divididos em esférica, oval, disco, coroa esférica, conus e tampa, entre os quais esférica, oval, disco e

As cabeças de coroa esféricas são referidas coletivamente como cabeças convexas.

cabeça, cabeça de soldadura de tomada, utilizada para todos os tipos de equipamentos de recipientes, tais como tanques de armazenamento, trocadores de calor,

Equipamento de torre, reator, caldeira e de separação, etc.

(Cabeça de placa de titânio) DIN28013:

As cabeças de placa de titânio são amplamente utilizadas em indústrias que exigem materiais resistentes à corrosão e de alto desempenho para lidar com condições extremas.como a sua excelente relação força/peso, resistência à corrosão (especialmente em ambientes agressivos) e tolerância a altas temperaturas, tornam-no ideal para uma variedade de aplicações críticas.Abaixo estão as áreas-chave onde cabeças de placa de titânio são tipicamente utilizados:

1. Navios de pressão

Cabeças de pratos de titânio são amplamente usadas em vasos de pressão devido à sua resistência superior, durabilidade e capacidade de suportar altas pressões e ambientes adversos.Esses vasos sob pressão geralmente armazenam líquidos, gases ou substâncias químicas sob alta pressão, e a cabeça do prato de titânio fornece uma vedação confiável e à prova de vazamento.

• Aplicação: Usado em indústrias como petroquímica, energia nuclear e armazenamento de gás industrial.

2Exploração de petróleo

Na exploração de petróleo, as cabeças de pratos de titânio são usadas em vários equipamentos expostos a ambientes de alta pressão, como plataformas petrolíferas offshore e equipamentos submarinos.Capacidade do titânio em resistir à corrosão na água do mar, combinado com a sua resistência, torna-o um material ideal para aplicações de prospecção de petróleo.

• Aplicação: Usado em tubulações submarinas, bloqueadores de explosão e outros equipamentos de alta pressão.

3Exploração de gás

Semelhante à exploração de petróleo, a exploração de gás requer equipamentos que possam lidar com pressões extremas e resistir à corrosão de gases como o sulfeto de hidrogênio (H2S) e o dióxido de carbono (CO2).Cabeças de placa de titânio são ideais para este fim, garantindo a integridade estrutural dos sistemas de armazenamento e transporte de gás.

• Aplicação: comum em recipientes de armazenamento de gás, compressores e plantas de processamento de gás.

4. Trocadores de calor

Em trocadores de calor, cabeças de placa de titânio são frequentemente usadas para selar as extremidades dos trocadores.A resistência do titânio à corrosão e a sua elevada condutividade térmica tornam-no adequado para aplicações de transferência de calor, especialmente em ambientes agressivos como aplicações marítimas, processamento químico e plantas de dessalinização.

• Aplicação: Utilizado em trocadores de calor e reatores químicos refrigerados com água do mar.

5. Geração de energia

As instalações de geração de energia, especialmente aquelas que envolvem energia a vapor ou nuclear, exigem recipientes sob pressão e componentes associados que possam lidar com altas temperaturas e pressões.Cabeças de placa de titânio fornecem um mecanismo de vedação confiável, assegurando o confinamento seguro de fluidos e gases nessas condições.

• Aplicação: Em caldeiras, turbinas a vapor e reatores nucleares.

6Processamento químico

A indústria de processamento químico geralmente envolve produtos químicos corrosivos e temperaturas extremas.oferecendo excelente resistência a substâncias químicas ácidas e cáusticas.

• Aplicação: Usado em reatores químicos, tanques de armazenamento e recipientes de mistura.

7Desalinização

Os processos de dessalinização, que convertem a água do mar em água doce, envolvem exposição significativa a água salgada corrossiva e ambientes de alta pressão.O titânio é altamente resistente à corrosão da água salgada, tornando-o um material ideal para equipamentos de dessalinização, incluindo vasos de pressão, trocadores de calor e bombas.

• Aplicação: Usado em unidades de osmose reversa, evaporadores e plantas de dessalinização.

8Tratamento de águas

As cabeças de recipiente de titânio são usadas em usinas de tratamento de água, onde ajudam a gerenciar o armazenamento e a filtragem de água, particularmente em condições adversas que envolvem água ácida ou alcalina.A resistência do titânio à corrosão e à descascagem torna-o uma escolha ótima tanto para aplicações de tratamento de água potável como de águas residuais.

• Aplicação: Usado em tanques de filtragem, reatores de tratamento e recipientes sob pressão.

Procedimentos de produção para cabeças de recipientes de titânio

A produção de cabeças de placa de titânio envolve várias etapas críticas para garantir que o material atenda aos rigorosos requisitos de resistência, resistência à corrosão e acabamento da superfície.Aqui está uma descrição do processo de produção:

Produção inicial de chapas de titânio ou chapas de aço revestidas

• Processo: A produção começa com a criação de chapas de titânio ou chapas de aço revestidas, que serão formadas em cabeças de prato.Estas placas são de titânio puro ou ligas de titânio e podem também envolver revestimento com outros metais para melhorar as propriedades.
• Inspeção: As placas iniciais são inspecionadas para detectar quaisquer defeitos no material, tais como rachaduras, inconsistências ou impurezas.

Limpeza e moagem da superfície da chapa

• Processo: As superfícies das placas de titânio são completamente limpas para remover qualquer oxidação, gordura ou outros contaminantes.As superfícies são moídas até um acabamento liso para preparar o processo de formação.

Proteção do revestimento e pintura

• Processo: Uma camada protetora é aplicada à chapa para evitar qualquer dano durante o processo de formação e manuseio.A pintura pode ser aplicada para proporcionar mais resistência à corrosão ou para fins estéticos.

Formação (formação a quente ou a frio)

• Processo: A placa de titânio é então formada em forma de prato, seja através de moldagem a quente (a temperaturas elevadas para aumentar a maleabilidade) ou moldagem a frio (a temperatura ambiente).Este processo molda a placa na configuração da cabeça do prato desejada, que podem ser hemisféricos, elípticos ou cônicos.

Preparação para cortar e moer

• Processo: Depois de moldado, a cabeça do prato é preparada para ser cortada.

Aquecimento

• Processo: O decapagem envolve a imersão da cabeça do prato de titânio em um banho de ácido para remover qualquer escama, camada de óxido ou contaminantes formados durante o processo de moldagem e soldagem.Esta etapa garante que a cabeça do prato tem uma superfície limpa para processamento adicional.

Testes UT e PT

• Processo: Os ensaios por ultra-som (UT) e os ensaios por penetração (PT) são realizados para detectar falhas internas ou superficiais, respectivamente.Estes métodos de ensaio não destrutivos garantem a integridade estrutural da cabeça do recipiente de titânio.

Poluição da superfície conforme solicitado

• Processo: Se for necessário um acabamento de superfície específico (por exemplo, alto brilho ou cetim), o polimento é feito para alcançar a aparência e a suavidade desejadas.Isto também aumenta a resistência à corrosão da superfície.

Inspecção final

• Processo: É realizada uma inspeção final para garantir que a cabeça de placa de titânio cumpre todos os requisitos especificados, incluindo dimensões, normas de qualidade e critérios de desempenho.Qualquer defeito ou discrepância é corrigido antes de passar para a próxima fase.

Embalagem

• Processo: uma vez que a cabeça de placa de titânio passa por todas as inspecções, é cuidadosamente embalada para envio.assegurar que chegam em excelentes condições ao local de instalação.

Aplicações de cabeças elípticas de titânio:

Os materiais das cabeças elípticas:A cabeça do prato pode ser feita de vários materiais de acordo com o material do

Por exemplo, aço carbono (A3, 20#, Q235, Q345B, 16Mn, etc.), aço inoxidável (304, 321,

304L,316, 316L, etc.), aço ligado (15Mo3 15CrMoV 35CrMoV 45CrMo), metais não ferrosos (alumínio, titânio,

cobre,O material deve ser o mesmo que o do dispositivo.Estamos especializados em

Cabeças hemisféricas de titânio.

Tipos de solda para cabeças de prato

As cabeças de prato são tipicamente soldadas ao corpo cilíndrico de um recipiente de pressão e, dependendo do projeto, existem dois tipos comuns de métodos de soldagem:

1. Soldadura de calcanhar:

   • É aqui que as bordas da cabeça do prato e do corpo cilíndrico são alinhadas e soldadas ao longo de sua circunferência.

2. Solução de soldagem de tomada:

   • Neste tipo, a cabeça é montada em uma tomada na extremidade do cilindro, e a conexão é feita soldando a circunferência externa da tomada.Este método é mais comumente utilizado para recipientes de menor diâmetro ou sistemas de baixa pressão.

Especificações das cabeças de titânio:

Composição química

Propriedade mecânica
