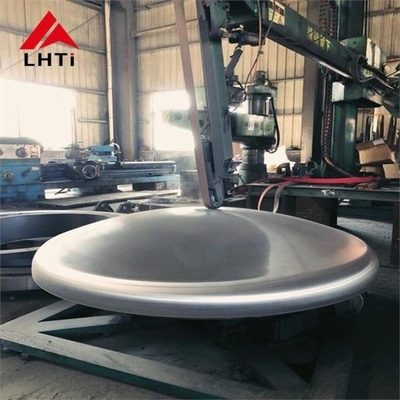

Grade 1 Grade 2 Titânio cabeça hemisférica em forma de prato equipamento de cabeça de titânio equipamento de titânio

Grade 1 Grade 2 Titânio cabeça hemisférica em forma de prato equipamento de cabeça de titânio equipamento de titânio

A cabeça do recipiente refere-se ao elemento utilizado para fechar a extremidade do recipiente de modo a que o interior e o exterior

Os meios de comunicação são isolados, também conhecidos como cabeças hemisféricas/final do prato/final do prato elíptico.

De acordo com a forma da superfície da cabeça, pode ser dividido em convexo

forma, forma cônica, forma plana e forma combinada.

Alguns cilindros de gás usam cilindros convexos para dentro.

Uma cabeça de fundo combinada, que não só pode garantir a resistência, mas também satisfazer as necessidades de utilização segura.

Uma cabeça é uma parte de um recipiente que é soldado ao cilindro De acordo com diferentes formas geométricas, ele pode ser

divididos em esférica, oval, disco, coroa esférica, conus e tampa, entre os quais esférica, oval, disco e

As cabeças de coroa esféricas são referidas coletivamente como cabeças convexas.

cabeça, cabeça de soldadura de tomada, utilizada para todos os tipos de equipamentos de recipientes, tais como tanque de armazenamento, trocador de calor,

Equipamento de torre, reator, caldeira e de separação, etc.

(Cabeça de placa de titânio) DIN28013:

Tipos de cabeças de prato

As cabeças de prato vêm em várias formas, cada uma escolhida com base em requisitos específicos de aplicação.

1. Cabeças hemisféricas:

   • Forma: uma meia esfera perfeita, a cabeça hemisférica fornece uma distribuição de tensão ideal e é considerada a forma de cabeça mais eficiente em termos de uso de material sob pressão interna.
   • Utilização: comum em aplicações de alta pressão como reatores, recipientes sob pressão e caldeiras.

2. Cabeças elípticas:

   • Forma: É uma cabeça com curvatura elíptica, que oferece um equilíbrio entre resistência e uso de material e é frequentemente usada em aplicações que exigem resistência moderada à pressão.
   • Utilização: Adequado para tanques de armazenamento de pressão média, trocadores de calor e reatores.

3. Cabeças convexas:

   • Forma: Cabeças convexas têm uma curvatura arredondada e voltada para fora.
   • Utilização: Essas cabeças são frequentemente usadas em garrafas de gás, caldeiras, reatores químicos e recipientes de pressão semelhantes, onde o design convexo pode ajudar a distribuir a pressão interna de forma eficiente.

4. Cabeças de coroa esféricas:

   • Forma: A coroa esférica é parte de uma esfera e é tipicamente usada para minimizar o uso de material, proporcionando uma resistência ideal.
   • Utilização: Este tipo é preferido para sistemas de alta pressão, onde a espessura mínima e a distribuição eficiente da tensão são essenciais.

5. Cabeças cônicas:

   • Forma: Uma cabeça cônica tem uma forma cone que é tipicamente usada em aplicações que exigem uma transição gradual entre a parte cilíndrica do recipiente e a cúpula do recipiente.
   • Utilização: comum em equipamentos de separação, trocadores de calor e caldeiras.

6. Cabeças planas:

   • Forma: Estas cabeças têm uma forma plana, geralmente utilizadas em aplicações de baixa pressão onde o recipiente não precisa suportar pressão interna significativa.
   • Utilização: Usado em tanques de armazenamento, sistemas de tubulação e certos trocadores de calor.

Aplicações de cabeças elípticas de titânio:

Os materiais das cabeças elípticas:A cabeça do prato pode ser feita de vários materiais de acordo com o material do

Por exemplo, aço carbono (A3, 20#, Q235, Q345B, 16Mn, etc.), aço inoxidável (304, 321,

304L,316, 316L, etc.), aço ligado (15Mo3 15CrMoV 35CrMoV 45CrMo), metais não ferrosos (alumínio, titânio,

cobre,O material deve ser o mesmo que o do dispositivo.Estamos especializados em

Cabeças hemisféricas de titânio.

Tipos de solda para cabeças de prato

As cabeças de prato são tipicamente soldadas ao corpo cilíndrico de um recipiente de pressão e, dependendo do projeto, existem dois tipos comuns de métodos de soldagem:

1. Soldadura de calcanhar:

   • É aqui que as bordas da cabeça do prato e do corpo cilíndrico são alinhadas e soldadas ao longo de sua circunferência.

2. Solução de soldagem de tomada:

   • Neste tipo, a cabeça é montada em uma tomada na extremidade do cilindro, e a conexão é feita soldando a circunferência externa da tomada.Este método é mais comumente utilizado para recipientes de menor diâmetro ou sistemas de baixa pressão.

Aplicações das cabeças dos pratos

As cabeças de prato são usadas em várias indústrias e aplicações que exigem contenção de pressão ou separação de meios internos e externos:

• Tanques de armazenamento:
  Usado para selar as extremidades dos tanques que armazenam líquidos, gases ou produtos químicos sob pressão.

• Intercambiadores de calor
  Encontrados em sistemas que transferem calor entre fluidos, as cabeças ajudam a fechar as extremidades dos trocadores de calor, mantendo a integridade da pressão.

• Caldeiras:
  Nas caldeiras a vapor, as cabeças de prato garantem que a pressão e o calor estejam contidos dentro do sistema.

• Reatores:
  Usado em reatores químicos, reatores nucleares e outros recipientes de reação, onde a pressão e a segurança são críticas.

• Equipamento de separação:
  Encontrada em sistemas de filtragem e separação onde é necessário conter líquidos e gases sob pressão.

• Botas de gás:
  As cabeças convexas são frequentemente usadas na fabricação de garrafas de gás, que armazenam gases sob pressão.

Composição química

Propriedade mecânica
