Para casa > produtos > Equipamento do titânio > Titânio ligas Titânio Hemisférico Tanque de recipiente Titânio grau 1 Gr1 Gr2 Titânio cabeça recipiente Titânio Equipamento para produção de energia

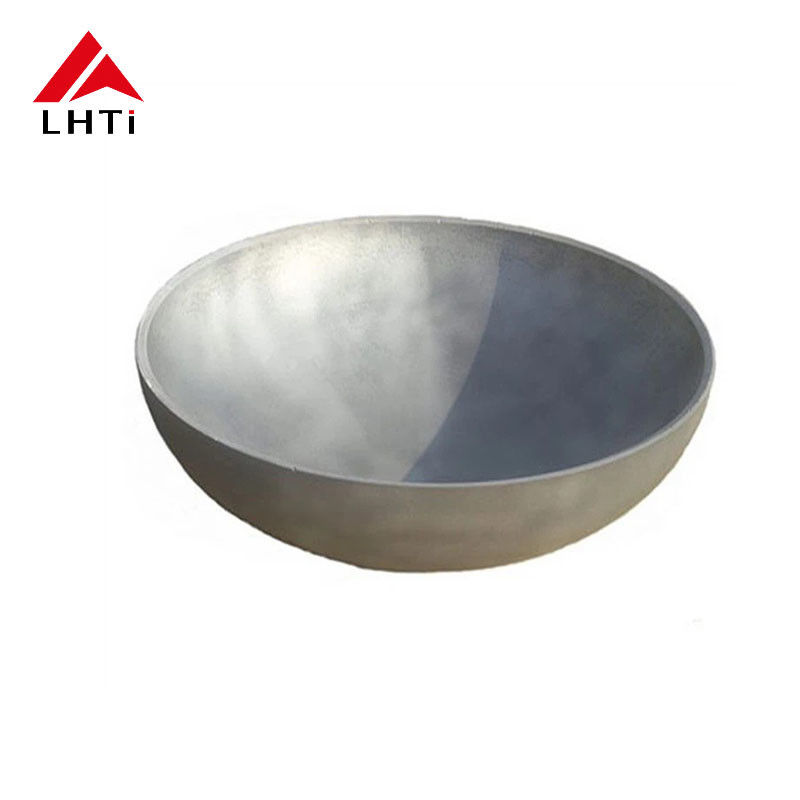

Titânio ligas Titânio Hemisférico Tanque de recipiente Titânio grau 1 Gr1 Gr2 Titânio cabeça recipiente Titânio Equipamento para produção de energia

Detalhes do produto

Place of Origin: Baoji, Shaanxi, China

Marca: LHTi

Certificação: ISO9001, CE, API,etc

Model Number: Titanium Eqiupment

Termos do pagamento & do transporte

Minimum Order Quantity: 100 pieces

Preço: negociável

Packaging Details: All goods are packed by seaworth shipment materials or required by buyer

Delivery Time: about 7-14 days for delivery

Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability: 5000 Pieces Per Month

Obtenha o melhor preço
Destacar:

Grade 1 Grade 2 Tanque de recipientes hemisféricos de titânio

,

Reservatório de recipientes de titânio

,

Tanque de recipientes de cabeça de titânio

Inspection:
Hydrostatic and Pneumatic
Strength:
High
Size:
Customized
Surface:
Bright
Material:
Titanium
Voltage:
220v/380v/customized
Tube Plate Material:
Titanium steel composite
Technique:
Seamless. welded
Wall Thickness:
0.2-30mm
Outer Diameter:
3-50mm
Function:
vapor fully contacts with liquid
Shell Material:
Titanium/Stainless steel
Non-Allergenic:
Yes
Hole Depth:
Max1100mm
Process:
casting
Inspection:
Hydrostatic and Pneumatic
Strength:
High
Size:
Customized
Surface:
Bright
Material:
Titanium
Voltage:
220v/380v/customized
Tube Plate Material:
Titanium steel composite
Technique:
Seamless. welded
Wall Thickness:
0.2-30mm
Outer Diameter:
3-50mm
Function:
vapor fully contacts with liquid
Shell Material:
Titanium/Stainless steel
Non-Allergenic:
Yes
Hole Depth:
Max1100mm
Process:
casting
Titânio ligas Titânio Hemisférico Tanque de recipiente Titânio grau 1 Gr1 Gr2 Titânio cabeça recipiente Titânio Equipamento para produção de energia

Titânio ligas Titânio Hemisférico Tanque de Dispositivo Gr1 Gr2 Titânio cabeça Dispositivo Titânio



O titânio é um material altamente valorizado em indústrias que exigem resistência, resistência à corrosão e propriedades leves, especialmente em condições extremas como alta pressão, temperatura,e ambientes corrosivos. Cabeças de tanque de recipientes hemisféricos de titânio, fabricadas a partir de ligas tais como grau 1 (Gr1) e grau 2 (Gr2), são amplamente utilizadas em recipientes sob pressão, tanques e reatores.

Em particular, estas ligas são ideais para processamento químico, aplicações marítimas, aeroespacial e produção de energia,Quando as suas características excepcionais forem essenciais para garantir a segurança e a eficiência operacionais.

Titânio ligas Titânio Hemisférico Tanque de recipiente Titânio grau 1 Gr1 Gr2 Titânio cabeça recipiente Titânio Equipamento para produção de energia 0

Análise das ligas de titânio

Titânio de grau 1 (Gr1)

  • Composição: Titânio de grau 1 é titânio comercialmente puro (CP-Ti) com 99,5% de titânio.especialmente em ambientes corrosivos leves.
  • Propriedades:
    • Resistência à corrosão: Superior na maioria dos ambientes, especialmente em ambientes oxidantes, água do mar e ácidos leves.
    • Resistência: Gr1 é a mais macia e mais dúctil das ligas de titânio, com resistência moderada.
    • Formabilidade: Excelente capacidade de trabalho e soldabilidade, tornando-o ideal para aplicações que exigem formas e estruturas complexas.
    • Aplicações: Usado principalmente em processamento químico, equipamentos marítimos, plantas de dessalinização e tanques de armazenamento onde a resistência à corrosão é mais crítica do que a resistência.

Titânio de grau 2 (Gr2)

  • Composição: O titânio de grau 2 é também comercialmente puro, mas com um teor de ferro ligeiramente maior (até 0,3%), o que aumenta a sua resistência em relação ao titânio de grau 1, mantendo uma boa resistência à corrosão.
  • Propriedades:
    • Resistência à corrosão: Excelente resistência a uma ampla gama de produtos químicos, incluindo cloretos, ácidos e alcalinos, tornando-o adequado para reatores químicos, trocadores de calor,e aplicações marítimas.
    • Resistência: superior ao grau 1, oferecendo um bom equilíbrio entre resistência e peso.
    • Formabilidade: Excelente soldabilidade e operabilidade. Gr2 é amplamente utilizado em vasos de pressão, tanques e sistemas de tubulação.
    • Aplicações: Comum na dessalinização de água do mar, equipamentos de processo químico, tanques de armazenamento e ambientes marinhos.

Cabeças hemisféricas em forma de pratos de titânio

Uma cabeça hemisférica em forma de prato é um dos tipos mais comuns de cabeças de vasos de pressão.A forma hemisférica é ideal para aplicações de pressão devido à sua eficiência estrutural na distribuição da pressão uniformemente em toda a superfícieO titânio é particularmente adequado para estas aplicações devido à sua elevada relação resistência/peso e resistência à corrosão.

Nome do produto Cabeças de placa de titânio/Cabeças elípticas de titânio,Cabeças esféricas de titânio
Padrão De acordo com a norma ASME VIII-I ou DIN28013
Grau Titânio GR1, GR2, GR7, GR12, etc.
Tamanho OD300-1250mm, ou personalizado por solicitações dos clientes
Espessura De acordo com os pedidos dos clientes
Processamento Formação a frio e formação a quente
Inspecção 100% de teste ultrasónico e teste PT após a formação (conforme necessário).
Superfície Decorado, arejado.
MOQ 3PCS




Cabeças de tanques de recipientes de titânio hemisféricos

As cabeças de placa hemisféricas de titânio são componentes críticos em recipientes e tanques sob pressão, especialmente em aplicações onde são necessárias resistência à pressão e resistência à corrosão.A forma hemisférica é preferida porque oferece excelente resistência e eficiência em lidar com a pressão interna, tornando-o o projeto ideal para uma ampla gama de aplicações.

Vantagens dos cabeçotes hemisféricos de titânio

  1. Força e Durabilidade: A forma hemisférica da cabeça distribui a pressão uniformemente, tornando-a um projeto ideal para suportar pressões internas e externas em vasos de pressão.A combinação da resistência do titânio e da forma da placa maximiza a capacidade da cabeça de lidar com condições extremas.

  2. Resistência à corrosão: ligas de titânio como Gr1 e Gr2 fornecem resistência excepcional à corrosão, especialmente em ambientes agressivos como produtos químicos ácidos, água do mar e cloretos.Isto os torna ideais para utilização em indústrias como o processamento petroquímico, aplicações marítimas e instalações de dessalinização.

  3. Leve: o titânio tem uma elevada relação resistência/peso, o que significa que as cabeças de titânio são mais leves do que as de aço, o que é crucial para aplicações em que o peso é uma preocupação,como no setor aeroespacial e dos transportes.

  4. Resistência à temperatura: as ligas de titânio, especialmente Gr2, podem lidar com temperaturas elevadas melhor do que a maioria dos outros materiais, o que é essencial para processos industriais de alta temperatura.


Aplicações de cabeças de prato hemisféricas de titânio

  1. Processamento químico:

    • Reatores: O titânio é ideal para a fabricação de reatores nas indústrias química e farmacêutica porque resiste à corrosão em ambientes altamente reativos.
    • Intercambiadores de calor: cabeças de placa de titânio são usadas em trocadores de calor onde existem fluidos agressivos como ácidos ou água do mar.
    • Tanques de armazenamento: Em plantas químicas e refinarias, cabeças de placa de titânio são usadas em tanques de armazenamento para produtos químicos que degradariam outros metais.
  2. Aplicações marítimas:

    • A resistência do titânio à corrosão da água do mar torna-o adequado para equipamentos navais, incluindo plantas de dessalinização, componentes submarinos, plataformas offshore e tanques de armazenamento de combustíveis navais.
  3. Aeronáutica e aeronaves:

    • As ligas de titânio como Gr2 e Gr1 também são usadas em aplicações aeroespaciais para tanques de combustível, vasos de pressão e componentes de asa devido à sua combinação de resistência e propriedades leves.
  4. Energia e geração de energia:

    • As cabeças hemisféricas de titânio são utilizadas em reatores e recipientes sob pressão em centrais nucleares e outros sistemas de produção de energia, onde a resistência a altas pressões e temperaturas é essencial.

Especificações das cabeças de titânio:

Marca: Baoji Lihua
Diâmetro: 89 mm-10000 mm
Espessura: 2 mm a 300 mm
Relação de redução: Cerca de 10%
Materiais: Titânio de grau 2
Tecnologia: Pressão a quente, pressão a frio
Tratamento de superfície: Explosão de areia, decapagem.
Teste: UT,RT,MT,PT,TOFD.
Norma aplicável: ASME, PED
Certificado: ISO9001
Aplicações: Petróleo, indústria química, conservação da água, energia eléctrica, caldeiras, maquinaria, metalurgia, construção sanitária, etc.
Embalagem: Caixa de madeira compensada ou conforme exigência do cliente
Produto personalizado Apoio



Processo de Fabricação de Cabeças de Tanque de Discos Hemisféricos de Titânio

O processo de fabrico de cabeças de tanques de recipientes hemisféricos de titânio envolve várias etapas:

  1. Seleção de material:

    • Escolha a liga de titânio adequada (Gr1 ou Gr2) em função da resistência, resistência à corrosão e condições de funcionamento necessárias.
  2. Formação:

    • Desenho profundo: Processo de formação de metal em que uma placa plana de titânio é desenhada em forma hemisférica usando um punch e um matriz.
    • Formação de prensagem: semelhante ao desenho profundo, mas com o uso de uma prensagem que aplica mais força para moldar a folha de titânio em uma forma de prato.
  3. Solução:

    • As ligas de titânio são soldadas usando métodos como a soldagem TIG (Tungsten Inert Gas).Este processo deve ser realizado num ambiente inerte para evitar a oxidação ou contaminação do titânio durante o processo de solda.
    • A soldagem orbital também pode ser utilizada para a soldagem de alta precisão de componentes de titânio.
  4. Tratamento de superfície:

    • A decapagem e a passivação são frequentemente empregadas para limpar a superfície do titânio e melhorar a sua resistência à corrosão, reforçando a camada de óxido natural.
    • O polimento também pode ser usado para aplicações que exigem acabamentos mais suaves para fins estéticos ou funcionais.
  5. Inspecção e ensaio:

    • As cabeças de titânio acabadas são inspeccionadas em termos de qualidade, o que pode incluir verificações visuais, ensaios não destrutivos (NDT),e testes de pressão para garantir que cumprem os padrões necessários de resistência e segurança.



Titânio ligas Titânio Hemisférico Tanque de recipiente Titânio grau 1 Gr1 Gr2 Titânio cabeça recipiente Titânio Equipamento para produção de energia 1

Processo de Fabricação de Cabeças Hemisféricas de Titânio

As cabeças hemisféricas de titânio são tipicamente produzidas usando processos como desenho profundo, moldagem a quente ou prensagem.

  1. Preparação de folhas: as folhas de liga de titânio são cortadas ao tamanho desejado.
  2. Formação: A folha de titânio é aquecida e, em seguida, pressionada ou desenhada para a forma hemisférica usando uma prensa ou uma matriz de formação.
  3. Soldadura: Se necessário, a cabeça hemisférica é soldada ao corpo cilíndrico do recipiente ou tanque.A soldagem de titânio requer um controle cuidadoso do calor e do ambiente de soldagem para evitar a contaminação.
  4. Pós-processamento: Após a formação e solda, as cabeças hemisféricas de titânio podem ser submetidas a tratamentos como decapagem, polir ou passivação para melhorar a resistência à corrosão e a qualidade da superfície.

ASTM B265



Fe max O máximo N max C max H max Pd Al V Mo. Não. - Sim, sim, sim. Rp 0.2 Rm
- Não, não. wt% wt% wt% wt% wt% wt% wt% wt% wt% wt% % MPa MPa
Grau 1 0.2 0.18 0.03 0.1 0.015           24 170 a 310 240
Grau 2 0.3 0.25 0.03 0.1 0.015           20 275-450 345 a 480
Grau 3 0.25 0.3 0.05 0.1 0.015           18 360-480 480-700
Grau 4 0.5 0.4 0.05 0.1 0.015           15 500 a 530 600 a 680
Grau 5 0.4 0.2 0.05 0.1 0.015   5.5-6.7       10 800 a 1100 890-1400
Grau 6       0.1             16 780-820 820-860
Grau 7 0.3 0.25 0.03 0.1 0.015 012 a 0,25         20 275-450** 345
Nível 9 0.25 0.15 0.02 0.05 0.015   2,5-3,05       15 550 650
Grau 11 0.2 0.18 0.03 0.1 0.015 0.12-0.25         24 170-310** 240
Grau 12 0.3 0.25 0.03 0.1 0.015       0.3 0.8 25 414 a 460 499-600
Grau 13                   0.5
Grau 14                   0.5
Grau 15                   0.5
Grau 16           0.04-0.08         27 345 485
Grau 17   0.18       0.04-0.08         35 206 345



Vantagens das cabeças hemisféricas de titânio

  1. Resistência à corrosão:
    • As ligas de titânio, em especial as de grau 1 e 2, são conhecidas pela sua superior resistência à corrosão, que é crucial em ambientes químicos e marinhos.
  2. Relação força/peso:
    • O titânio apresenta uma elevada relação resistência/peso, o que significa que as cabeças podem suportar altas pressões internas sem aumentar significativamente o peso,que é importante em indústrias como aeroespacial e marítimo.
  3. Longevidade:
    • Devido à excelente resistência ao titânio à corrosão, as cabeças hemisféricas feitas deste material têm uma longa vida útil com manutenção mínima.
  4. Resistência a altas temperaturas
    • O titânio de grau 5, em particular, é adequado para aplicações a altas temperaturas, garantindo a integridade estrutural em ambientes de calor extremo.
  5. Biocompatibilidade:
    • O titânio de grau 1 e de grau 2 são biocompativeis, tornando-os ideais para aplicações em equipamentos médicos, como implantes e instrumentos cirúrgicos.



Aplicações de cabeças hemisféricas de titânio

  1. Naves sob pressão:
    • Usado em indústrias como petroquímica, farmacêutica e processamento de alimentos, onde a pressão interna precisa ser contida com segurança.
  2. Intercambiadores de calor
    • As cabeças de titânio são utilizadas em trocadores de calor devido à sua resistência à corrosão e capacidade de suportar altas cargas térmicas.
  3. Tanques de armazenamento:
    • Utilizado em reservatórios de armazenamento que requerem excelente resistência à corrosão de produtos químicos ou ácidos.
  4. Aeronáutica:
    • As propriedades de resistência e leveza do titânio tornam-no ideal para aplicações aeroespaciais, incluindo em tanques de combustível e componentes pressurizados.
  5. Aplicações marítimas:
    • Ideal para contacto com água do mar, onde a resistência do titânio à corrosão induzida por cloreto é crucial.
  6. Geração de energia:
    • Utilizado na construção de reatores e outros componentes de alta pressão e alta temperatura na indústria de geração de energia.



Tipos de cabeças de prato com base na forma

As cabeças de prato são classificadas com base em suas formas geométricas, e cada tipo atende a necessidades estruturais ou funcionais específicas.





Cabeças convexas:

  • Estas cabeças apresentam uma superfície exteriormente convexa e são comumente utilizadas para garantir a integridade estrutural dos recipientes que devem suportar a pressão interna.
  • Exemplos incluem cabeças hemisféricas, cabeças ovais, cabeças de disco e cabeças esféricas sem flanges.
  • Cabeças hemisféricas são frequentemente usadas em vasos de alta pressão porque sua forma pode distribuir uniformemente a pressão interna.
  • As cabeças ovais e as cabeças de disco também podem ser utilizadas, dependendo do projecto e dos requisitos de pressão.
  • Algumas garrafas de gás usam cabeças convexas para dentro, às vezes referidas como cabeças de fundo combinadas, que aumentam a resistência e a segurança, fornecendo uma distribuição de carga mais eficiente.



Cabeças cônicas:

  • As cabeças cônicas apresentam uma forma cônica e são tipicamente utilizadas em aplicações em que é necessária uma transição suave entre as formas cilíndricas e cónicas,como em certos tipos de reatores e torres.
  • Essas cabeças são particularmente úteis para lidar com tensões internas e externas devido à sua natureza cônica.



Cabeças planas:

  • As cabeças planas são menos comuns do que as cabeças convexas ou cônicas e são usadas em recipientes onde a pressão interna é relativamente baixa ou ausente.São mais simples de fabricar e soldar, mas geralmente são menos eficazes para lidar com alta pressão interna.



Formas de combinação:

  • Algumas cabeças combinam diferentes formas geométricas para alcançar benefícios de design ou estrutura específicos.Para satisfazer as necessidades funcionais do navio.



Conclusão

As cabeças de tanque de recipientes hemisféricos de titânio fabricadas a partir de grau 1 (Gr1) e grau 2 (Gr2) são componentes críticos para várias aplicações industriais de alto desempenho.Estas ligas são escolhidas pela sua excelente resistência à corrosão, relação força/peso e durabilidade em ambientes exigentes, incluindo processamento químico, indústrias marítimas, aeroespacial e geração de energia.A concepção hemisférica das cabeças garante uma distribuição de pressão e eficiência ótimas nos vasos de pressão, tornando-os uma escolha popular nas indústrias que exigem equipamentos fiáveis e duráveis.

A escolha do grau de titânio correto, seja Grade 1 ou Grade 2, depende das exigências específicas da aplicação, tendo em conta factores como os requisitos de resistência, as condições de temperatura,e exposição a substâncias corrosivas.
